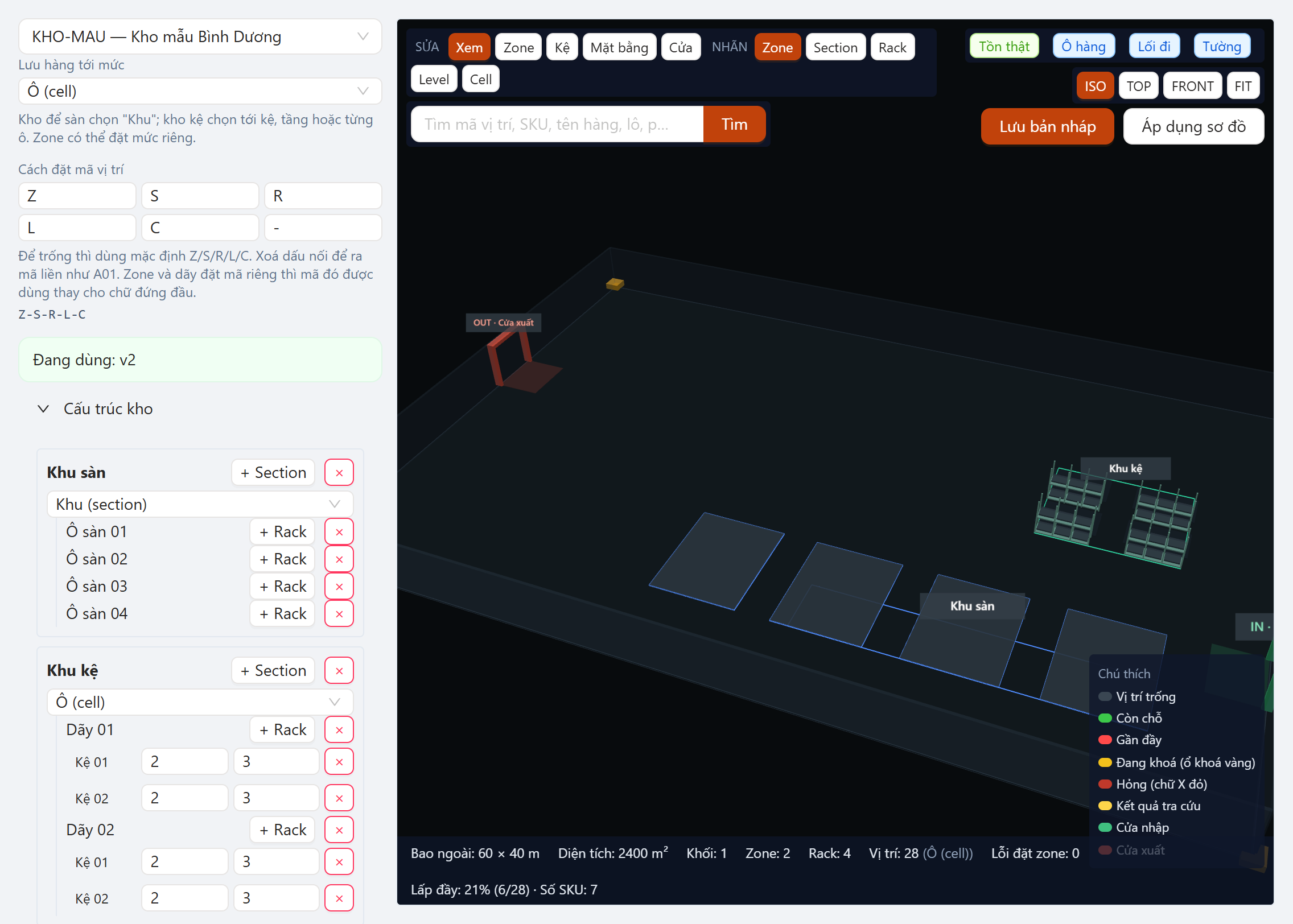

Sơ đồ kho

Chủ khoNhân viên vận hành khoChủ hàng

Bấm để phóng to

Đường dẫn trong phần mềm: /wms/layout/studio

Màn này vẽ mặt bằng kho, và từ bản vẽ đó phần mềm sinh ra các vị trí lưu hàng. Không có vị trí thì không nhập hàng được, nên đây là màn phải làm xong trước mọi việc khác.

Hai trạng thái của sơ đồ

Đây là thứ cần hiểu trước khi bấm bất cứ nút nào:

Trạng thái	Nghĩa là
Bản nháp	Bản bạn đang vẽ. Lưu bao nhiêu lần cũng được, không ảnh hưởng gì tới kho
Bản đang chạy	Bản đã áp dụng. Các vị trí lưu hàng tồn tại theo bản này

Vẽ xong và bấm lưu thì bạn chỉ có bản nháp. Chưa có vị trí nào tồn tại. Phải bấm Áp dụng thì phần mềm mới sinh vị trí.

Cách kiểm nhanh

Sang Vị trí lưu hàng. Thấy danh sách rỗng nghĩa là bạn chưa áp dụng.

Cấu trúc một sơ đồ

Bốn tầng, lồng vào nhau:

Mặt bằng (khối nhà)
└── Khu          vd "Khu sàn", "Khu kệ"
    └── Dãy      vd "Dãy 01"
        └── Kệ   vd "Kệ 01", có số tầng và số ô mỗi tầng

Cộng thêm cửa gắn vào cạnh mặt bằng, chia làm cửa nhập và cửa xuất.

Mức lưu trữ: mỗi vị trí là gì

Đây là quyết định quan trọng nhất của màn này. Mức lưu trữ nói mỗi "vị trí lưu hàng" ứng với cái gì trong thực tế:

Mức	Một vị trí là	Mã sinh ra	Dùng cho
Dãy	Cả một dãy	A-01	Kho để sàn, hàng xếp từng ô lớn
Kệ	Cả một kệ	A-01-R01	Kho kệ, hàng cả pallet
Tầng	Một tầng của kệ	A-01-R01-L01	Kho kệ, quản tới tầng
Ô	Một ô trên tầng	A-01-R01-L01-C01	Kho chi tiết nhất

Đặt mức cho cả sơ đồ, và đặt riêng cho từng khu nếu kho bạn có cả khu sàn lẫn khu kệ — khu sàn để mức Dãy, khu kệ để mức Ô, trong cùng một kho.

Chọn mức càng chi tiết, càng nhiều vị trí phải quản

Mức Ô với 2 dãy × 2 kệ × 2 tầng × 3 ô là 24 vị trí. Cùng cấu hình đó ở mức Kệ chỉ còn 4. Chi tiết hơn thì tìm hàng chính xác hơn, nhưng nhân viên phải khai vị trí chính xác hơn khi nhập.

Kích thước khu do phần mềm tính, không phải bạn khai

Chỗ này hay làm người mới mắc. Bạn khai số dãy và số kệ, còn chiều rộng và chiều sâu mà khu chiếm trên sàn thì phần mềm suy ra theo thông số dựng hình:

• Một dãy không có kệ chiếm chiều rộng bằng 3 ô
• Giữa hai dãy chừa một khoảng
• Mỗi kệ ăn một khoảng theo chiều sâu, gồm cả lối đi

Nghĩa là thêm dãy thì khu tự rộng ra. Rộng quá mặt bằng, hoặc chồng lên khu bên cạnh, thì bấm Áp dụng sẽ bị từ chối kèm tên khu bị lỗi. Cách sửa: nới mặt bằng, hoặc kéo khu sang chỗ khác, hoặc bớt số dãy.

Các thông số dựng hình đổi được ở Layout kho.

Sửa sơ đồ khi kho đã có hàng

Áp dụng lại là xoá rồi tạo lại toàn bộ vị trí

Nếu sơ đồ mới bỏ mất một vị trí đang có hàng, phần mềm chặn hẳn và nói rõ vị trí nào.

Lý do nó chặn thay vì cảnh báo: cho qua thì hàng sẽ nằm ở một chỗ không còn trên sơ đồ, nhưng vẫn được chọn khi xuất — nhân viên cầm phiếu đi lấy sẽ được chỉ tới một nơi không tồn tại.

Cách làm đúng: chuyển hàng sang vị trí sẽ còn lại, rồi áp dụng.

Thêm khu mới, thêm dãy, thêm kệ thì không vướng gì — các vị trí cũ được giữ nguyên, chỉ sinh thêm vị trí mới. Kết quả áp dụng cho bạn biết bao nhiêu vị trí được tạo, giữ, và bỏ.

In tem vị trí

Sau khi áp dụng, in tem dán lên kệ ở Vị trí lưu hàng. In được theo cả khu, cả dãy, hoặc cả tầng — không phải chọn từng ô.
